| 브랜드 이름: | ONLION |
| 모델 번호: | M4F |
| MOQ: | 1 |
| 가격: | $15-24 |
| 배달 시간: | 5-8 영업일 |
| 지불 조건: | 티/티 |

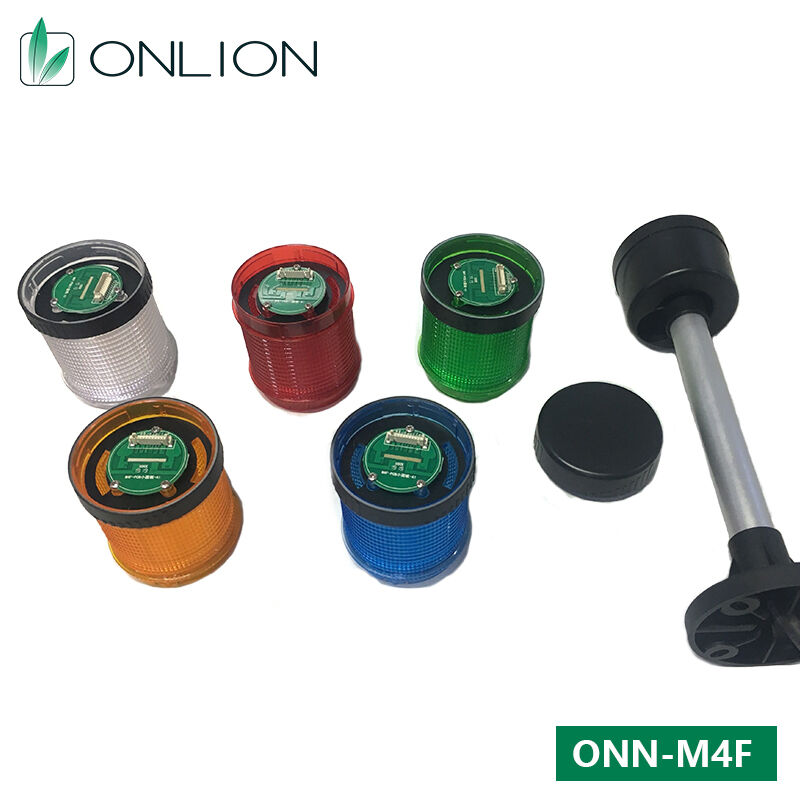

ONN-M4F 대가 LED 신호 타워 라이트 교체 가능한 LED 모듈 장비 사용
제품 개요
ONN-M4F 시리즈는 최대 운영 유연성 및 서비스 가능성을 위해 설계 된 완전히 모듈형 신호 타워 플랫폼을 도입합니다. 각 색상 계층 (붉은, 노란색, 녹색, 파란색,흰색) 는 독립적인, 공통 DC24V 버스에 의해 전원을 공급하는 현장 교체 모듈, 모든 보스 전압 구성에서 교차 호환성을 보장합니다.램프 몸 안쪽에 있는 숨겨진 DIP 스위치는 시각 신호에 대한 사용자 조절 제어 (정확 대. 스트로브 플래시) 와 음향 피드백 (비저 오프, 풀 볼륨 85dB 또는 저 볼륨 40dB), 같은 하드웨어가 재프로그램 또는 재 배선없이 변화하는 운영 요구 사항에 적응 할 수 있습니다.
빠른 세부 사항
모듈 시스템 아키텍처:단초에 모듈을 추가/ 제거/ 재배열; 기계적 잠금 및 리본 연결 인터페이스 안전 조립을 보장
주문 코드 구조:ONN-M4F-[층][부착][전압][연결][색상][지름] ✅ 매번 정확한 사양
전압체 호환성 행렬:
AC/DC12V: 콘택트 타입만
DC24V: 접촉 유형 + PNP/NPN (트랜지스터 논리)
AC100-240V: 접촉형만
장착 하드웨어:접이식 브래킷 (50mm pole), 폴 & 플레이트 브래킷 (165mm pole), L 모양 브래킷 (240mm pole)
예비 부품 생태계:헤드 커버, 컬러 모듈, 모듈 링, 보디 베이스 및 브래킷은 모두 유지 보수 또는 확장을위한 별도의 라인 아이템으로 제공됩니다.
물리적 변형:두 개의 지름 옵션φ60mm와φ70mm
DIP 스위치를 통한 기능 구성
DIP 스위치 (등장체에 위치하고, 바닥 모듈을 제거하면 접근할 수 있다) 는 다섯 가지 다른 작동 모드를 가능하게 한다.
| DIP 설정 | 기능 |
|---|---|
| 위치 1 | 플래시 모드 / 스테디 모드 (변환) |
| 위치 2 | 켜고 / 끄고 |
| 위치 3 | 부저 전체 음량 (85dB) / 낮은 음량 (40dB) |
공장 사전 설정: 펌프가 정렬된 정규 조명
경쟁적 장점
전체 소유비용 감소:개별 모듈 교체 는 전체 단위 교체 비용 을 없애고, 5만 시간 의 LED 수명 은 장기적 신뢰성 을 보장 한다
엔지니어링 효율성:표준화 된 DC24V 모듈 전력 기술자는 한 번 설계하고 여러 전압 체 플랫폼에서 사용할 수 있습니다.
물류 단순화:컴포넌트 기반 모델은 유통업체들이 수십 개의 마감품 SKU 대신 높은 매출량을 보유할 수 있도록 합니다.
사용자 설정 가능한 음향 피드백:조절 가능한 윙윙 소리 부피는 다양한 작업장 소음 수준을 수용합니다
도구 없는 조립:잠금 / 잠금 해제 메커니즘은 전문 도구 없이 모듈의 빠른 설치 및 제거를 가능하게
기술 사양
| 카테고리 | 세부 사항 |
|---|---|
| 모듈 전압 | DC24V (모든 컬러 모듈에 보편적) |
| 본체 입력 옵션 | AC/DC12V (연결) / DC24V / AC100-240V (연결) |
| 제어 신호 | 콘택트 폐쇄 (모든 전압) / PNP & NPN (DC24V만) |
| 파워 드로 | 1액티브 컬러 모듈당.2W |
| 와이어 길이 | 0.75m 전선 |
| 지적재산권 보호 | IP53 (실내 산업용) |
| 부저 출력 | 85dB (고위) / 40dB (하위) |
| 모듈 상호 연결 | 포로라이즈 된 여성 연결 장치가 있는 리본 케이블 |
| 주택 색상 | 검은색 또는 재색 (빛빛 회색) |
| 인증 | CE (DC24V 변수), RoHS 준수 |
신청서
여러 기계 플랫폼에 대한 유연한 신호를 필요로 하는 OEM 기계 도구 제조업체
다양한 전압 요구 사항을 가진 다양한 자동화 장비를 관리하는 시스템 통합자
현장 서비스 상태 지표를 찾는 유지 보수 팀
SMT 생산 라인은 명확한 색상 코딩 기계 상태가 필요합니다.
듀얼 셔프트 작업이 가능한 조립 작업장 (낮/밤 셔프트에 대한 셔프트 부즈 음량 조정)
